焊剂的选择

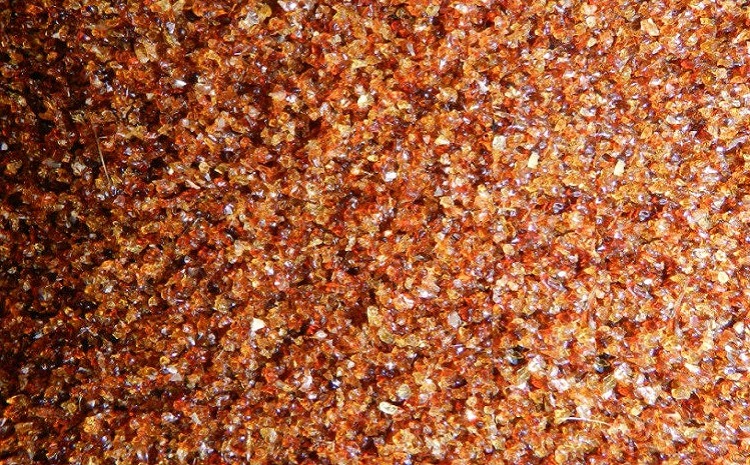

上图为熔炼焊剂HJ431

熔炼焊剂几乎不吸潮，不能灵活有效的向焊缝过渡所需合金，故不适宜重要结构的焊接；在小于1000A情况下焊接工艺性能良好，但脱渣性较差，不适宜深坡口、窄间隙等位置的焊接。

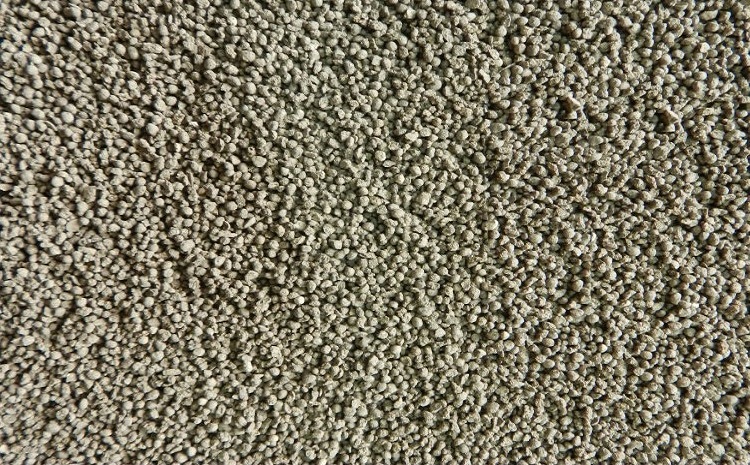

上图为烧结焊剂sj301的一般形态

烧结焊剂在大于400A情况下焊接工艺性能良好，脱渣性优良，可灵活向焊缝过渡合金，满足不同的性能及成分要求，适宜于对脱渣性、力学性能等要求较高的情况，但焊剂易吸嘲，焊前须烘焙，随烘随用。

碱度值较高的焊剂一般而言焊缝杂质少，有益合金过渡充分（烧结焊剂），可满足较高力学性能的要求，但对坡口表面质量要求严格，且应采用直流电源，反接性操作。碱度值较低的焊剂其焊缝杂质及有害元素不可避免的存在，焊缝性能进一步提高受到限制，但有对电源要求不高，对坡口表面质量要求可以适当放宽等优点。

焊剂的选择应根据钢种、板厚、接头形式、焊接设备、施焊工艺及所要求的各项性能等进行充分考虑，来确定能满足要求的焊丝焊剂组合。
